| Présentation |
Les profils verticaux de vent 3D : le sodar |
| Thème |
Dynamique |
| Localisation |
SIRTA-Palaiseau |
| Fabricant |
Scintec |
| Dimensions, poids |
None |
| Prix |
150k€ |
| Description |
Ondes sonores, le sodar mesure la variation de l’indice de réfraction de l’air selon la théorie de la diffusion de Bragg. Cette variation de densité est due aux turbulences de l’air en mouvement |
| Variables |
Profil de vent en 3D, turbulence |
| Résolution spatio-temporelle |
Profil de venten 3D entre 25 et 150 m, résolution 5m / 10 min. Depuis 2006. |
| Incertitudes |
De l’ordre de 0.2m/s pour VV et 1° pour DV |
| Avantages |
24h/7j, fonctionne bien sous la pluie modérée et dans le brouillard |
| Inconvénients |
Bruit environnant qui perturbe les mesures, difficultés à mesurer les vents forts |
| Réseau |
None |
| Accès aux données Mesocentre / ftp |
None |
| Visualisation des données 1 |
Profils de vents horizontaux obtenus avec le sodar SFAS du CEREA pour le 01/07/2025  |
| Visualisation des données 2 |
Profis de vent vertical obtenus avec le sodar SFAS du CEREA pour le 01/07/2025  |
| Explications visu |
Profils de vents horizontaux obtenus avec le sodar SFAS pour le 01/07/2025;Profis de vent vertical obtenus avec le sodar SFAS pour le 01/07/2025 |
| Photo 1 |

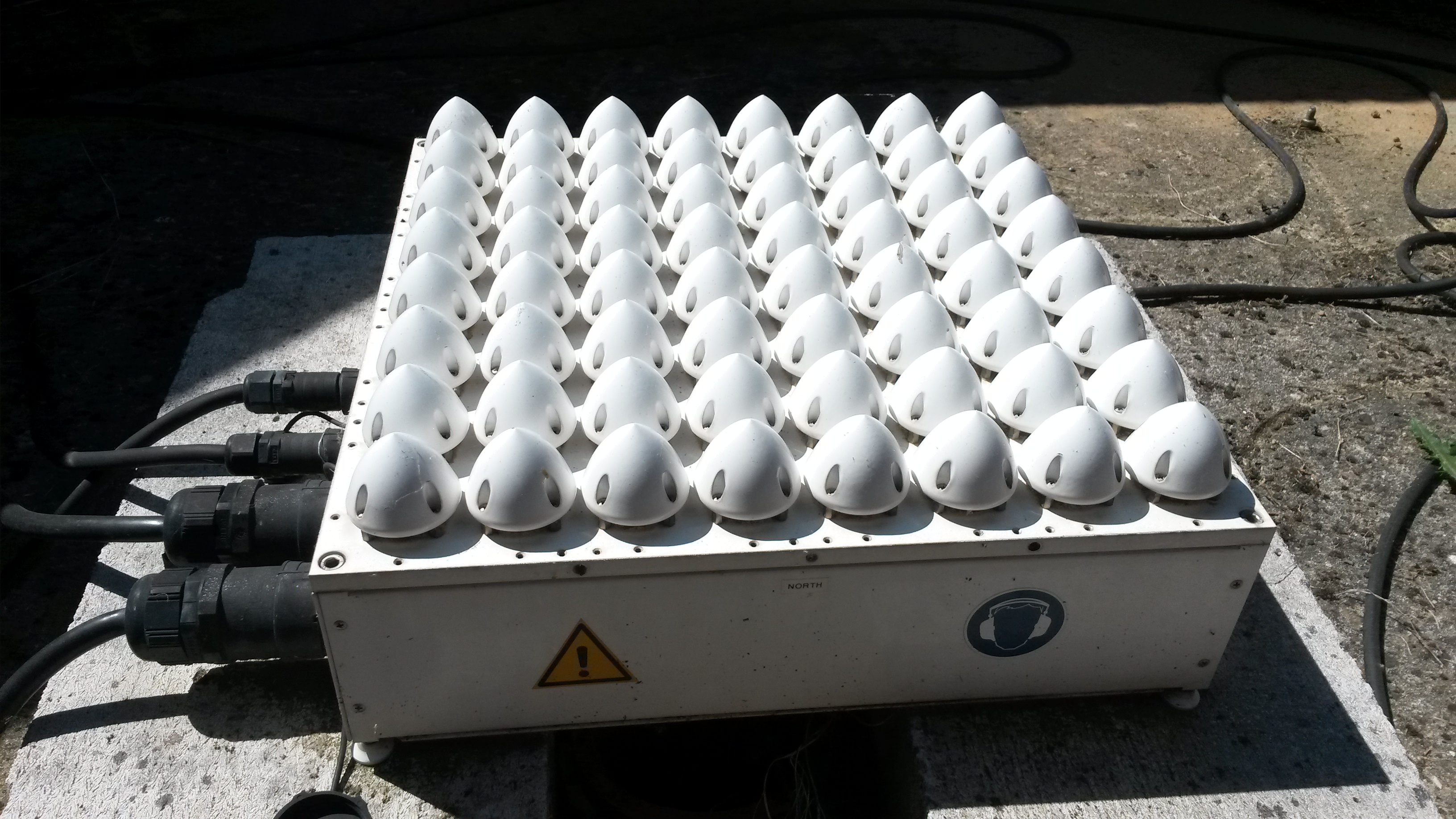

Antenne du sodar du CEREA installé à l'observatoire. Le modèle est le SFAS du fabricant Scintec.  |
| Photo 2 |

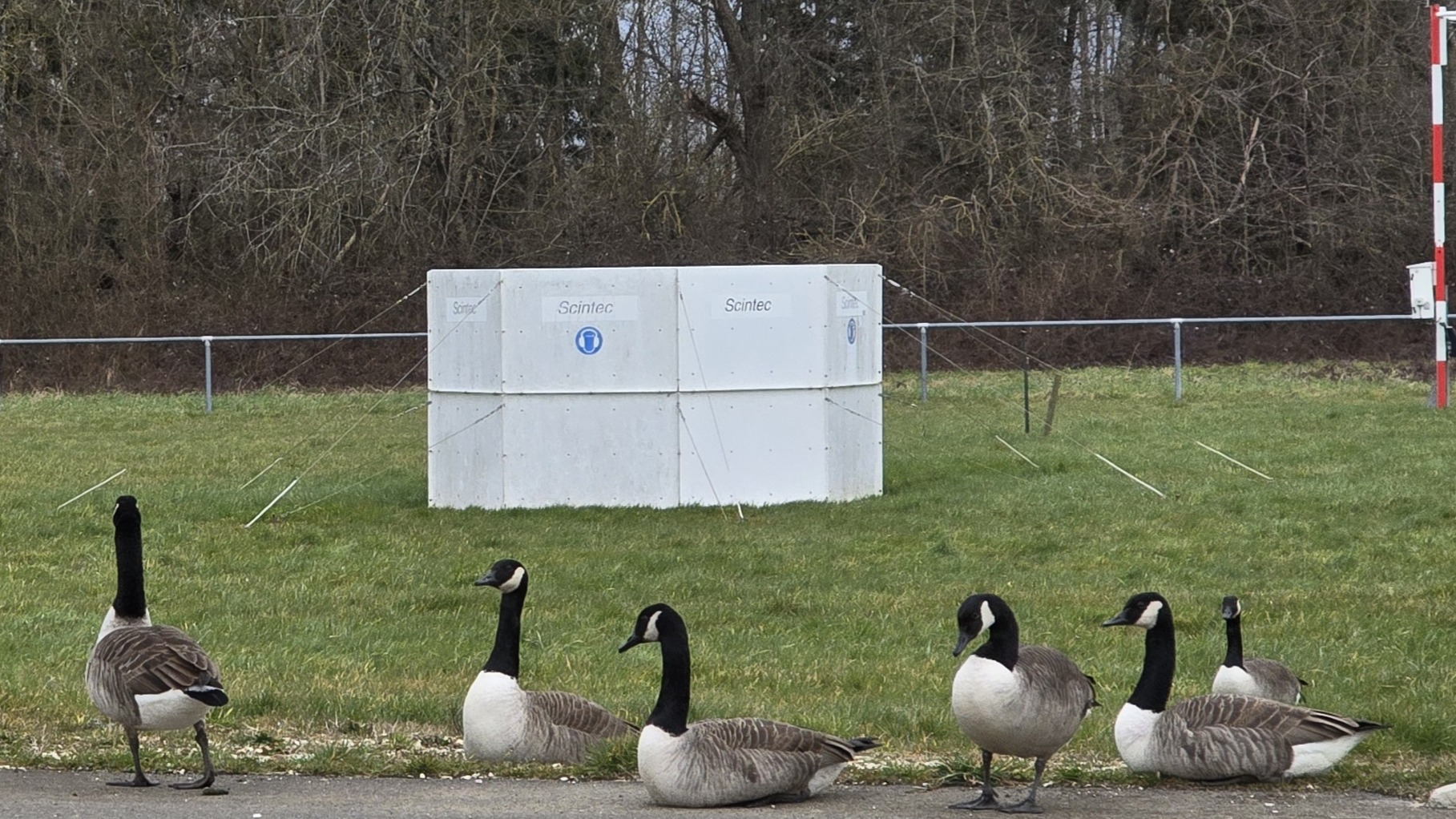

Derrière les oies, la hotte de protection (2m) qui permet de diminuer le niveau sonore entendu, mais aussi le bruit ambiant pour la mesure par l'antenne.  |
