| Présentation |
Les profils verticaux de vent 3D : le radar UHF |
| Thème |
Dynamique |
| Localisation |
SIRTA-Palaiseau |
| Fabricant |
Degrane Horizon |
| Dimensions, poids |
None |
| Prix |
450k€ |
| Description |
Fréquence 1238 MHz (2,3 cm). La turbulence de l’air étant déplacée par le vent, elle constitue un bon traceur pour les radars UHF. Cette turbulence se crée par le frottement de deux couches d'air se déplaçant à deux vitesses différentes. En traversant une zone de turbulence, l’onde radar subit une diffusion dans toutes les directions à cause de la variation de l’indice de réfraction. La différence de fréquence entre l’onde émise et l’onde reçue (ou effet Doppler) permet de calculer la vitesse et la direction du vent sur la verticale. 5 antennes, angle de 17°. |
| Variables |
Profil de vent en 3D, turbulence |
| Résolution spatio-temporelle |
Profil de vent en 3D entre 75 m et 8 km, résolution 75 m / 30 min. Gamme : 0-60 m/s. Depuis 2006. |
| Incertitudes |
< 1 m/s pour VV et <10° pour DV |
| Avantages |
None |
| Inconvénients |
None |
| Réseau |
E-profile |
| Accès aux données Mesocentre / ftp |
https://e-profile.eu/wp_profile?measurement_date=2026-01-12&instrument_mode=0&instrument_type=&ql_size=80&ql_show=true&zoom_level=6&lng=0&lat=50 |
| Visualisation des données 1 |
Bientôt...  |
| Explications visu |
Profils de vents horizontaux obtenus avec le radar UHF (mode haut) pour le 11/01/2026 |
| Photo 1 |

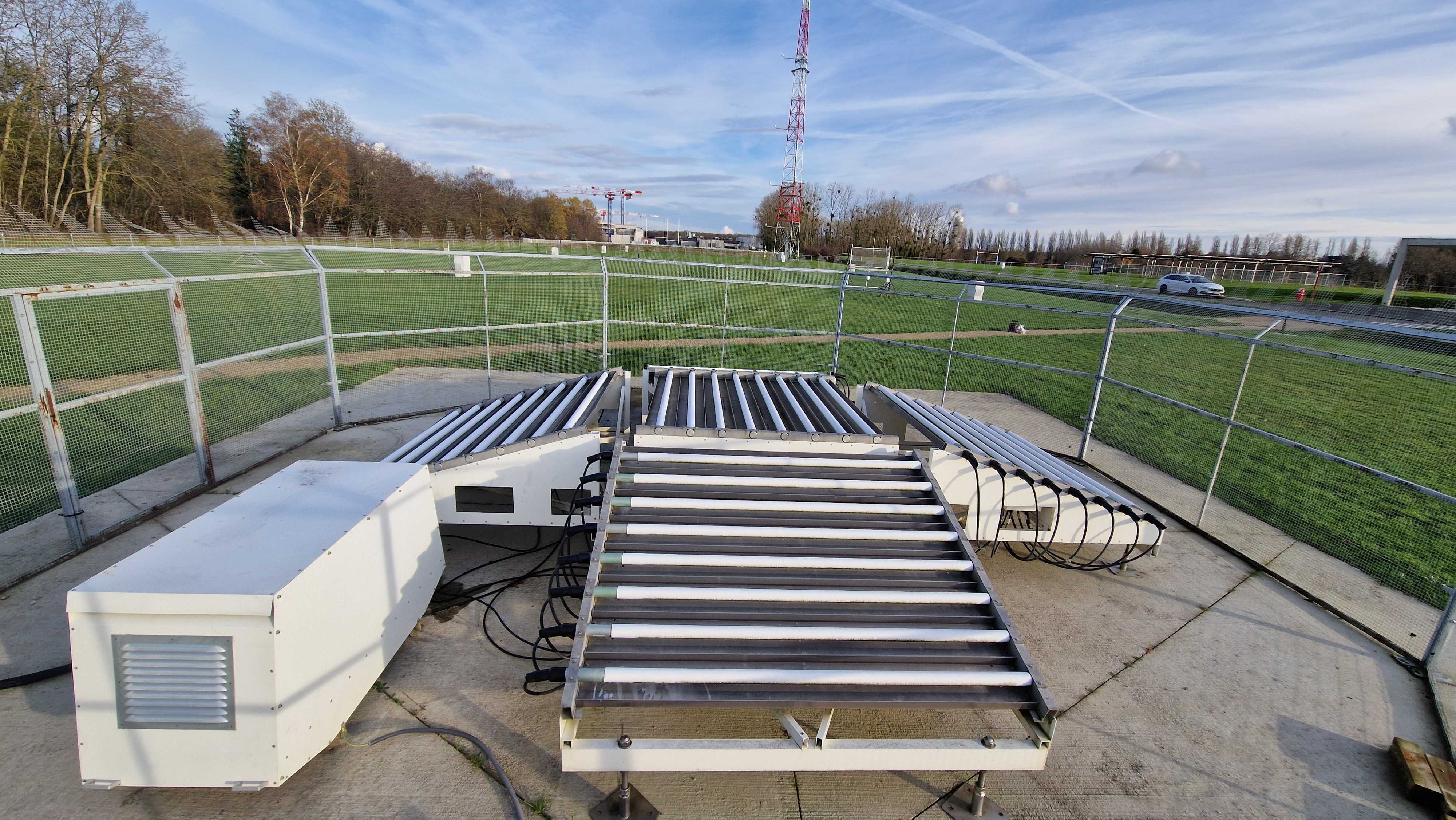

Antenne du radar UHF du CEREA sur sa dalle béton dans la parcelle nord de l'observatoire SIRTA.  |
